⚡ ⚡ Ligar uma Bomba D'água Nível Superior

🎛️ 2️⃣ DIAGRAMA DE COMANDO (Controle)

🎯 Função

Controlar quando o motor deve ligar ou desligar.
Trabalha com corrente baixa (circuito de controle).

🔧 Componentes do Comando

1. Alimentação do Comando
Pode ser:
220 V
127 V
24 V (mais seguro)

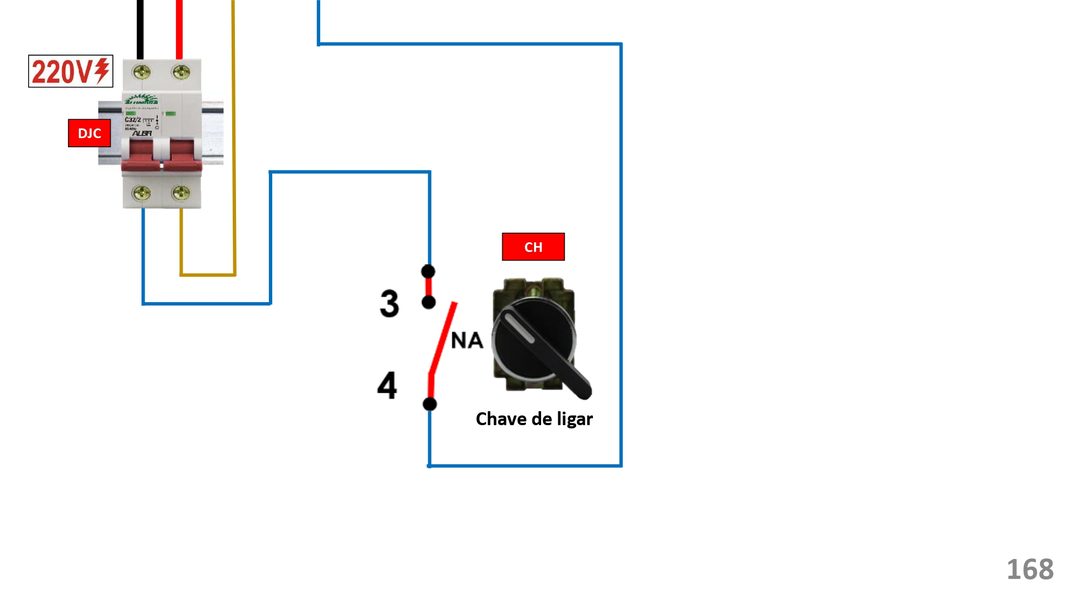

2. Chave Seletora (Liga / Desliga)
Permite dois modos:

🔵 Liga
⚫ Desligado

3. Boia de Nível Superior
Possui:
C (Comum)
NA (Normalmente Aberto)
NF (Normalmente Fechado)
No controle de nível superior:
Nível baixo → NA fecha → permite energizar contator
Nível alto → NA abre → desenergiza contator
Evita transbordamento.

4. Contato NF do Relé Térmico (95–96)
Instalado em série com a bobina do contator.
Se houver sobrecarga:
→ Abre o circuito
→ Desliga a bomba automaticamente

5. Bobina do Contator (A1 – A2)
Quando energizada:
Fecha contatos de força
Motor entra em operação

🔁 Sequência Operacional (Automático)
Disjuntor ligado.
Chave seletora em "liga".
Nível baixo → boia fecha contato NA.
Bobina energiza.
Contator fecha.
Motor parte.
Nível atinge máximo.
Boia abre circuito.
Bobina desenergiza.
Motor desliga.
