⚡ Ligar uma Bomba D'água Nível Superior

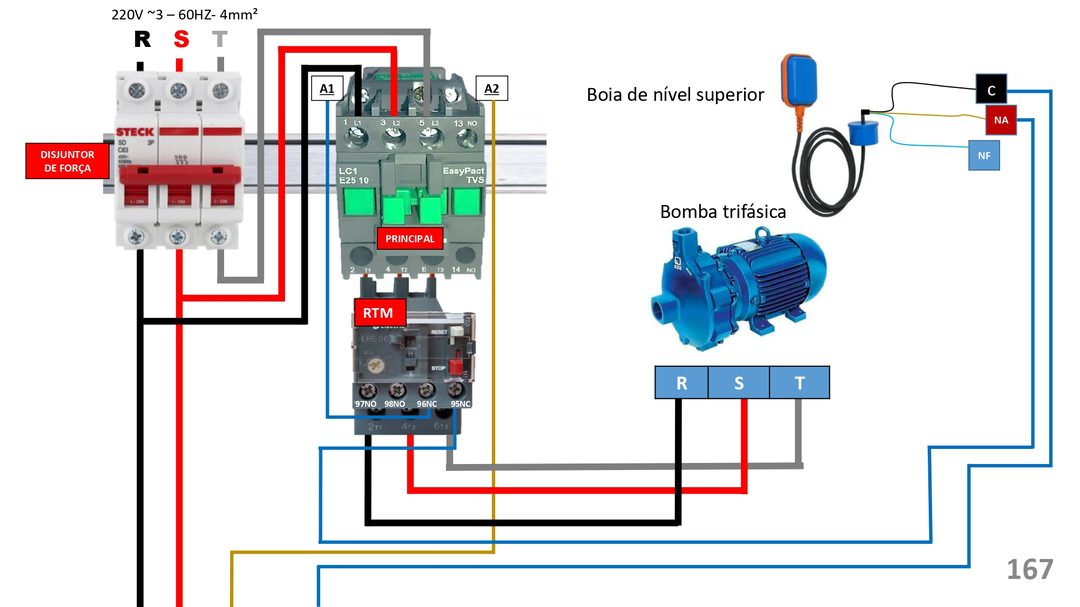

⚡ 1️⃣ DIAGRAMA DE FORÇA (Potência)

🎯 Função

Responsável por alimentar o motor e conduzir a corrente de potência.
🔌 Componentes do Circuito de Força

1. Disjuntor Tripolar
Recebe as fases R, S, T (220 V – 60 Hz)
Protege contra curto-circuito
Atua como chave geral
2. Contator Principal (KM)

Entrada: L1 – L2 – L3
Saída: T1 – T2 – T3
Fecha os contatos de potência quando a bobina A1/A2 é energizada.
Função:
Permitir ou interromper a alimentação do motor.

3. Relé Térmico (RTM)

Instalado após o contator.
Monitoramento de corrente nas três fases.
Protege contra sobrecarga.
Se a corrente ultrapassar o ajuste:
→ O contato auxiliar 95–96 abre
→ Desarma o circuito de comando.

4. Motor / Bomba Trifásica

Alimentado diretamente pelas três fases.
Partida tipo DOL (Direct On Line).
Recebe tensão nominal instantaneamente.

🔄 Fluxo de Potência

R/S/T
↓
Disjuntor
↓
Contator
↓
Relé térmico
↓
Motor
