⚡ Blocos de contatos Auxiliares

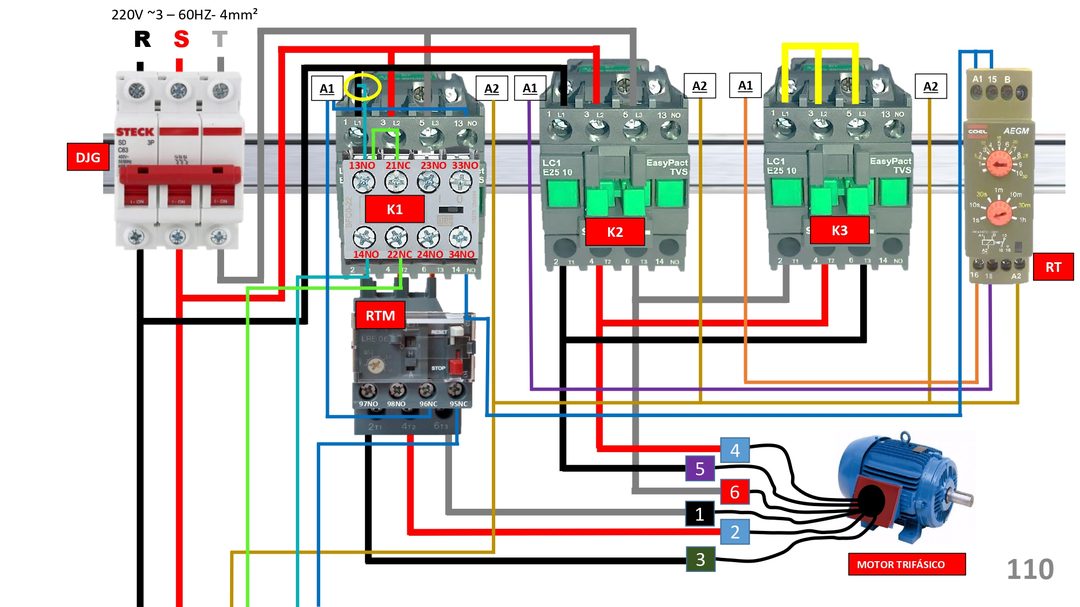

A imagem apresenta um circuito de partida estrela-triângulo (Y-Δ) para acionamento de motor trifásico, destacando a utilização de blocos de contato auxiliares.

🔎 Análise Técnica

Disjuntor de Força
Responsável pela proteção do circuito de potência (curto-circuito e sobrecorrente).
Alimentação trifásica identificada como R, S e T (220 V ~ 60 Hz).

Contatores
Principal: energiza o circuito geral do motor.
Estrela: realiza a partida com redução de corrente (ligação em estrela).
Triângulo: assume após o tempo de partida, ligando o motor em regime nominal.

O contator principal está destacado (círculo amarelo), junto ao relé térmico.
Relé Térmico (RTM)
Proteção contra sobrecarga do motor.
Instalado após o contator principal, atuando na linha de potência.

Temporizador
Controla a transição automática entre estrela e triângulo.
Garante que não haja energização simultânea (intertravamento elétrico).

Blocos de Contato Auxiliares
A observação na imagem indica que o contator possui apenas um contato auxiliar NA (13-14).
Para acionar sinalizadores (ex.: lâmpada verde de funcionamento), é necessário adicionar um bloco de contatos auxiliares.
Esses contatos são utilizados em circuitos de comando, intertravamento e sinalização.

🎯 Conceito Principal da Imagem

O foco está em demonstrar que, para implementar sinalização adequada no painel, muitas vezes é necessário ampliar os contatos auxiliares do contator, adicionando blocos extras, especialmente em partidas estrela-triângulo onde há múltiplos estados operacionais.

Em termos didáticos (no padrão AUTOMA), a imagem é excelente para explicar:
Separação entre circuito de potência e comando
Função dos contatores na partida reduzida
Importância dos contatos auxiliares para lógica e sinalização
