1. O que é um transistor?
O transistor é um dispositivo semicondutor utilizado para amplificar sinais ou atuar como chave. Ele permite controlar uma corrente ou tensão maior a partir de um sinal de controle menor.
Em automação com ESP32, o uso mais comum é como chave eletrônica para acionar relés, motores, lâmpadas e outros atuadores.

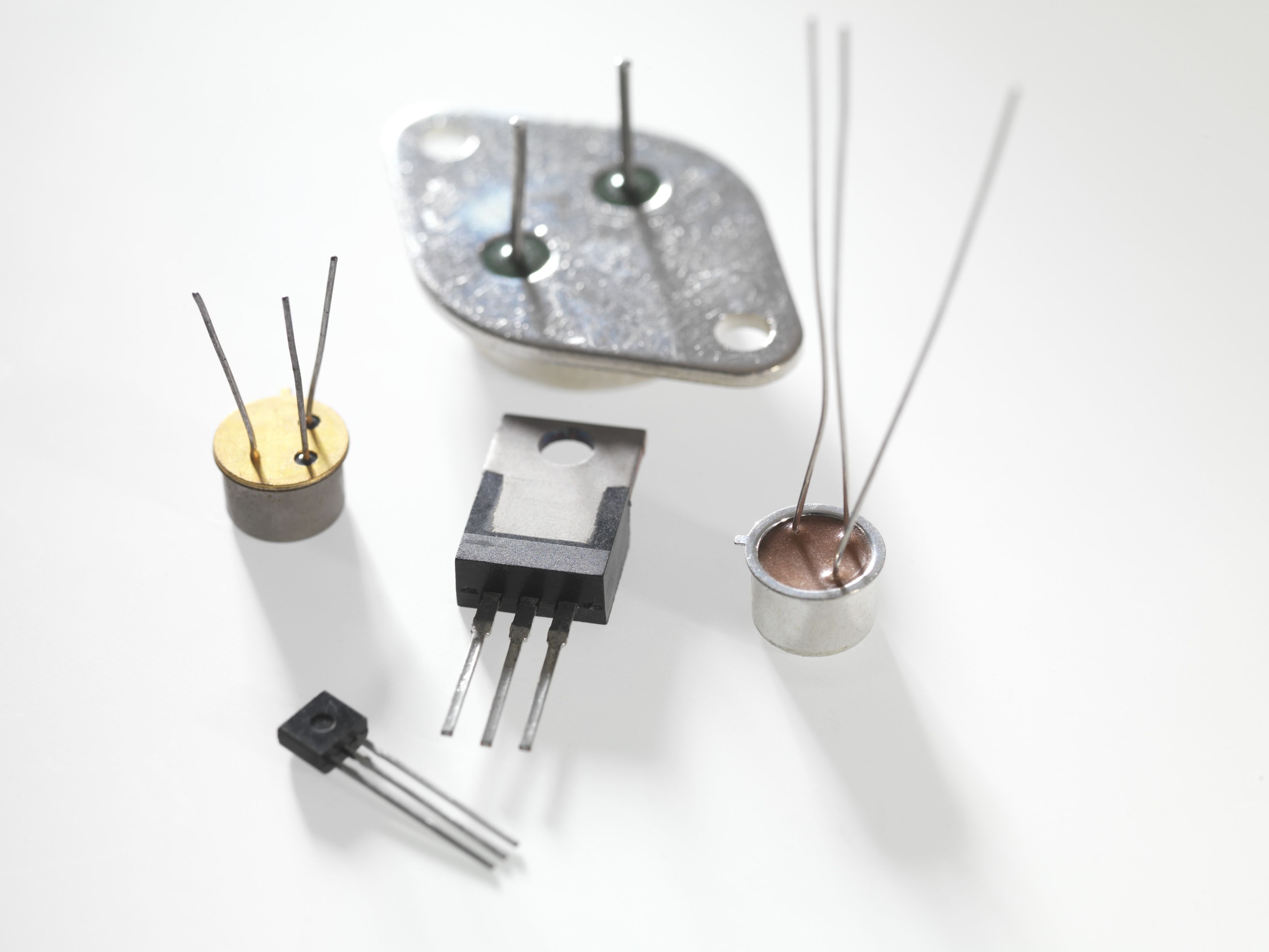

2. Imagens de transistores
3. Principais tipos: BJT e MOSFET
3.1. BJT (Transistor de Junção Bipolar)
- Terminais: base (B), coletor (C) e emissor (E).
- Corrente de base controla corrente de coletor.
- Usado como chave ou amplificador de sinal.

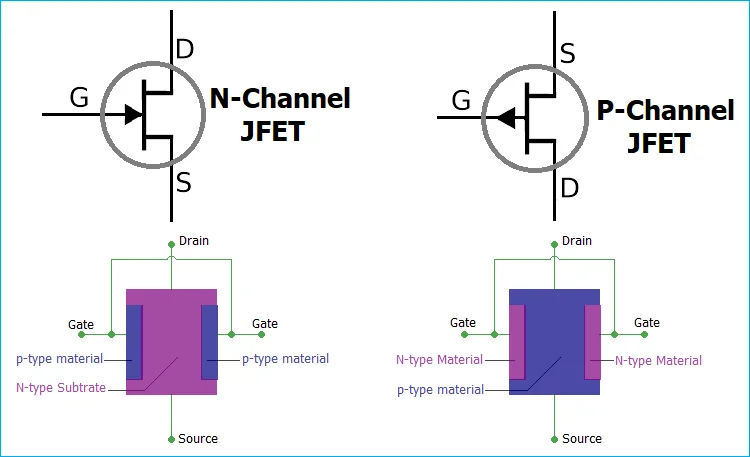

3.2. MOSFET (Transistor de Efeito de Campo)
- Terminais: gate (G), drain (D) e source (S).
- Tensão no gate controla a condução.
- Ideal para chavear cargas com baixa perda de potência.

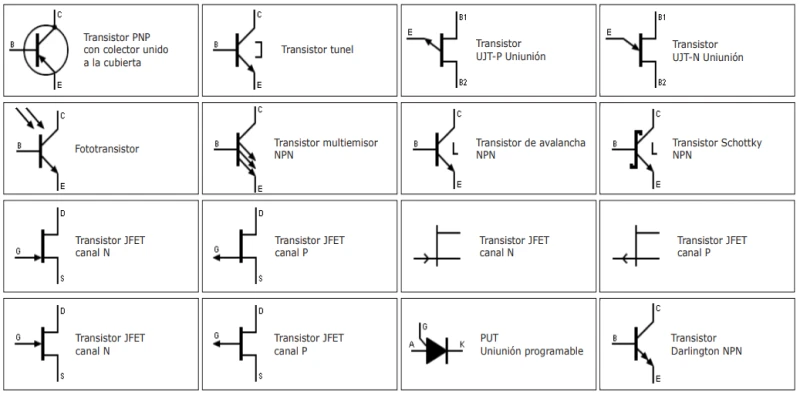

4. Simbologia
O tipo de transistor (NPN, PNP, N-channel, P-channel) é indicado pelas setas e posição dos terminais no símbolo.
5. Uso de transistores com ESP32
Como o ESP32 trabalha com sinais de 3,3 V e corrente limitada por pino, é comum usar transistores para:
- Acionar relés de 5 V e 12 V.
- Chavear pequenos motores DC.
- Controlar tiristores, SSRs ou módulos de potência.
Em muitos projetos, um MOSFET de canal N lógico (como IRLZ44N) é ideal para acionar cargas em 12 V
com comando direto do ESP32 (via resistor de gate).
6. Sugestões de atividades práticas
- Montar um circuito com BJT NPN para acionar um relé a partir de uma saída digital do ESP32.
- Montar um circuito com MOSFET de canal N para acionar uma fita de LED 12 V.
- Medir a queda de tensão e aquecimento do transistor com diferentes cargas.
