⚡ Ligar uma Bomba D'água de Nível Superior com Chave Seletora e Relé Falta de Fase

🔷 Partida Direta com Relé de Falta de Fase Bomba Trifásica com Proteção de Sequência e Ausência de Fase

⚡ 1️⃣ Visão Geral do Sistema

Trata-se de uma partida direta (DOL) de bomba trifásica 220 V, composta por:
DJG → Disjuntor geral
K1 → Contator
RTM → Relé térmico (sobrecarga)
RSF → Relé de falta de fase
BNI → Boia de nível superior
Motor trifásico (BAG)

A partida é direta porque o motor recebe tensão nominal instantaneamente após o fechamento do contator.

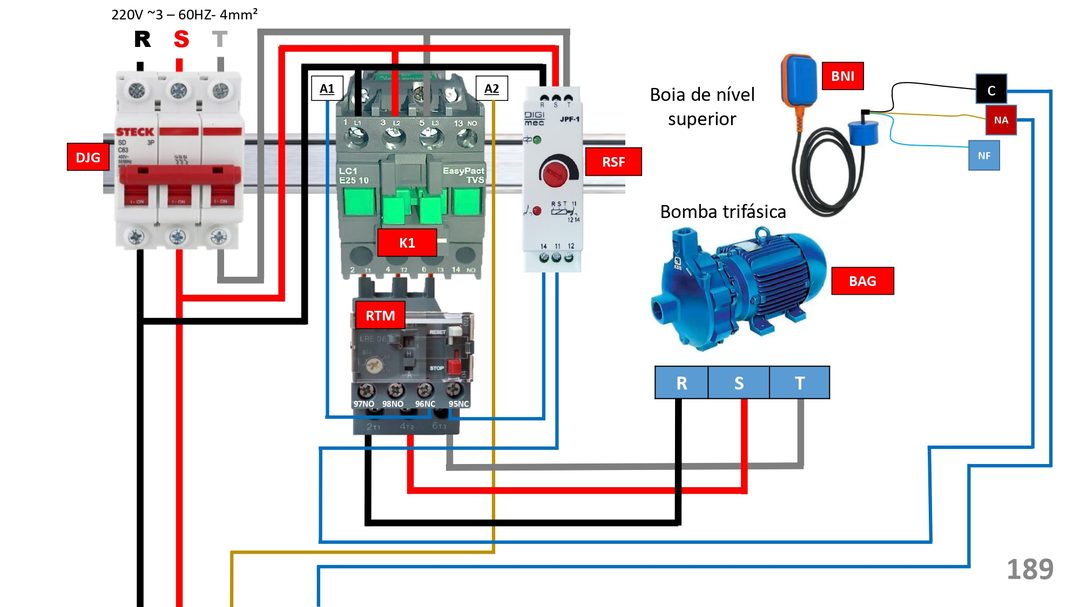

⚡ 2️⃣ Diagrama de Força (Potência)

Fluxo elétrico:
R / S / T
↓
Disjuntor Geral (proteção curto-circuito)
↓
Contator K1
↓
Relé Térmico (proteção sobrecarga)
↓
Motor da bomba

O circuito de força não passa pelo relé de falta de fase.
Ele atua no circuito de comando, interrompendo a energização da bobina do contator.

🎛️ 3️⃣ Diagrama de Comando

Componentes principais do comando:
Boia de nível superior
Contato NF do relé térmico (95–96)
Relé de Falta de Fase (RSF)
Bobina A1/A2 do contator
A bobina só energiza se todas as condições estiverem normais.

🔍 4️⃣ Ênfase Técnica – Relé de Falta de Fase (RSF)

🎯 Função Principal

Monitorar continuamente:
Presença das três fases (R, S, T)
Sequência correta das fases
Assimetria de tensão (em alguns modelos)

⚙️ Como Ele Funciona

O relé é alimentado pelas três fases.
Internamente ele:
Mede tensão entre fases.
Verifica se as três estão presentes.
Analisa a sequência (R-S-T).
Detecta desbalanceamento acima do limite ajustado.

Se tudo estiver correto:
→ O contato interno (normalmente NA ou NF conforme modelo) fecha
→ Permite energizar a bobina do contator.

Se ocorrer qualquer anomalia:
Falta de uma fase
Inversão de sequência
Subtensão grave
Desbalanceamento

→ O relé desarma
→ Abre o contato do comando
→ Bobina desenergiza
→ Motor desliga imediatamente

🚨 5️⃣ Por Que Essa Proteção é Essencial?

Um motor trifásico operando com falta de fase sofre:
Aumento de corrente nas fases restantes
Superaquecimento rápido
Redução de torque
Queima do enrolamento
Mesmo com relé térmico, a proteção contra falta de fase é mais rápida e específica.
O relé térmico protege contra sobrecarga prolongada.
O relé de falta de fase protege contra falha elétrica instantânea.

🔄 6️⃣ Sequência de Operação

Condição Normal:

✔ Disjuntor fechado
✔ RSF detecta 3 fases corretas
✔ Boia indica nível baixo
✔ Contato 95-96 fechado
✔ Bobina energiza
✔ Motor liga

Falta de Fase Durante Operação:

Uma fase é interrompida.
RSF detecta ausência.
Contato interno abre.
Bobina desenergiza.
Contator abre.
Motor desliga imediatamente.
Proteção automática e preventiva.
