⚡ Ligar uma Bomba D'água de Nível Superior e Inferior com Chave Seletora

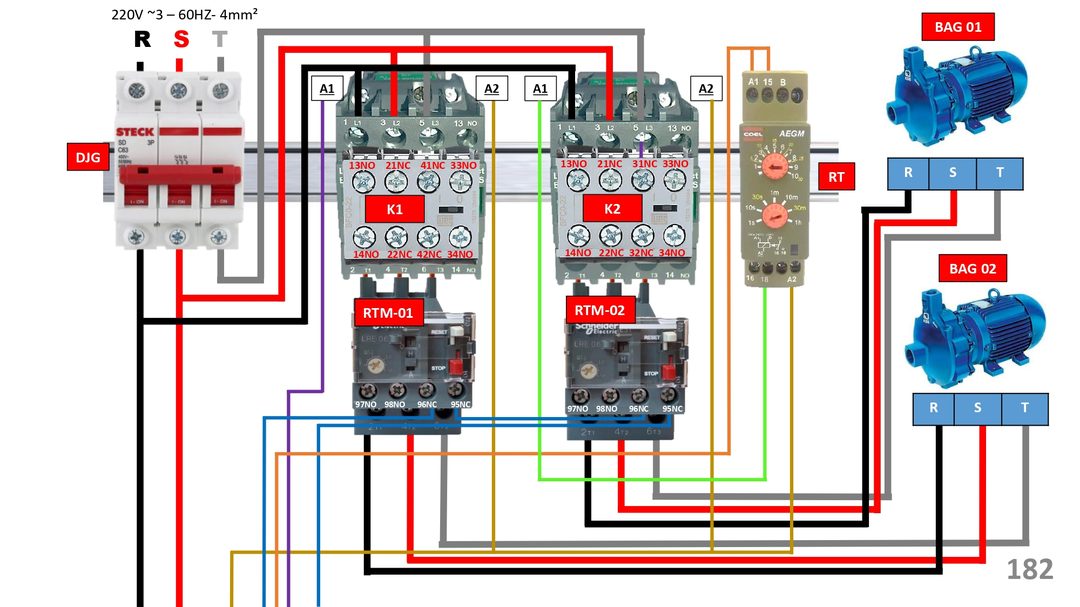

⚡ 1️⃣ DIAGRAMA DE FORÇA (Potência)

🎯 Função

Responsável por alimentar eletricamente as duas bombas trifásicas.
🔌 Componentes de Potência
🔹 Disjuntor Geral (DJG)
Alimentação: 220V ~ 3F – R, S, T
Proteção contra curto-circuito.
Seccionamento geral do sistema.
🔹 Partida 1 – BAG 01 (Com Temporizador)
Fluxo de potência:
R/S/T
↓
Contator K1
↓
Relé Térmico RTM-01
↓
Motor BAG 01

✔ Características:
Partida direta (DOL).
Proteção contra sobrecarga pelo RTM-01.
Acionamento condicionado pelo temporizador (no comando).

🔹 Partida 2 – BAG 02 (Sem Temporizador)

R/S/T
↓
Contator K2
↓
Relé Térmico RTM-02
↓
Motor BAG 02

✔ Características:
Partida direta convencional.
Proteção por relé térmico.
Sem retardo de acionamento.

🔎 Observação Técnica

Cada bomba possui:
Seu próprio contator.
Seu próprio relé térmico.
Circuitos independentes de proteção.
Isso garante:
Seletividade.
Manutenção individual.
Segurança operacional.
