⚡ Ligar uma Bomba D'água Nível Superior -Com sinalização de Caixa Cheia

Partida de Bomba D’água – Nível Superior
Com chave seletora + boia + sinalização de caixa cheia (contato NF)

🎛️ 1️⃣ Objetivo do Circuito de Comando

O circuito de comando é responsável por:
Controlar a energização da bobina do contator K1
Permitir operação Liga / Desliga
Interromper o funcionamento quando a caixa estiver cheia
Acionar uma sinalização utilizando o contato fechado (NF) da boia
Trata-se de um circuito de baixa corrente que controla o circuito de força.

⚙️ 2️⃣ Componentes do Comando

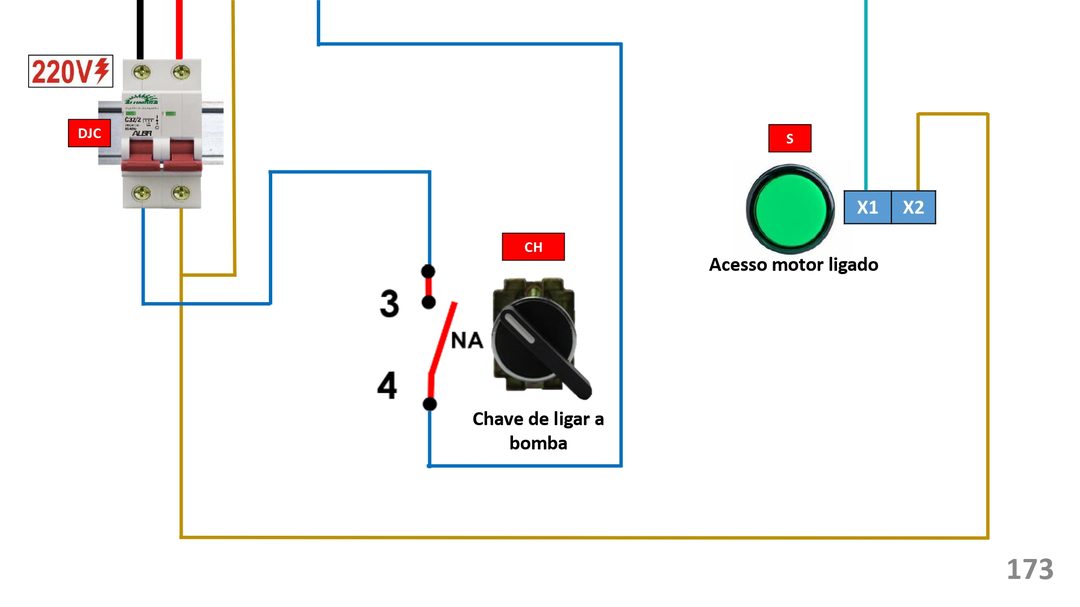

🔹 a) Chave Seletora (Liga / Desliga)
Possui três posições:

⚫ 0 → circuito desligado
🟢 1 → funcionamento condicionado à boia

Ela define a lógica de operação do sistema.
🔹 b) Boia de Nível Superior
Possui três terminais:
C (Comum)
NA (Normalmente Aberto)
NF (Normalmente Fechado)

🟢 Funcionamento neste projeto:

Estamos utilizando:
NA → controle da bomba
NF → sinalização de caixa cheia

🔄 3️⃣ Lógica de Funcionamento – Modo Automático

📍 Situação 1 – Caixa NÃO está cheia

Boia na posição inferior.
Contato NA fecha.
Contato NF permanece fechado ou alterna conforme posição da bóia (dependendo do modelo).
Bobina A1/A2 energiza.
Contator K1 fecha.
Motor da bomba liga.

📍 Situação 2 – Caixa CHEIA

Boia sobe.
Contato NA abre → interrompe alimentação da bobina.
Contator desenergiza.
Bomba desliga.
Simultaneamente:
O contato NF é utilizado para sinalização de caixa cheia.
Quando ocorre a comutação da boia, o circuito da lâmpada indicadora é fechado ou aberto conforme a lógica definida.

📌 Neste caso específico: O contato fechado (NF) está sendo usado como indicação de estado da caixa.
