⚡ Partida Direta com Reversão Por Chave Seletora

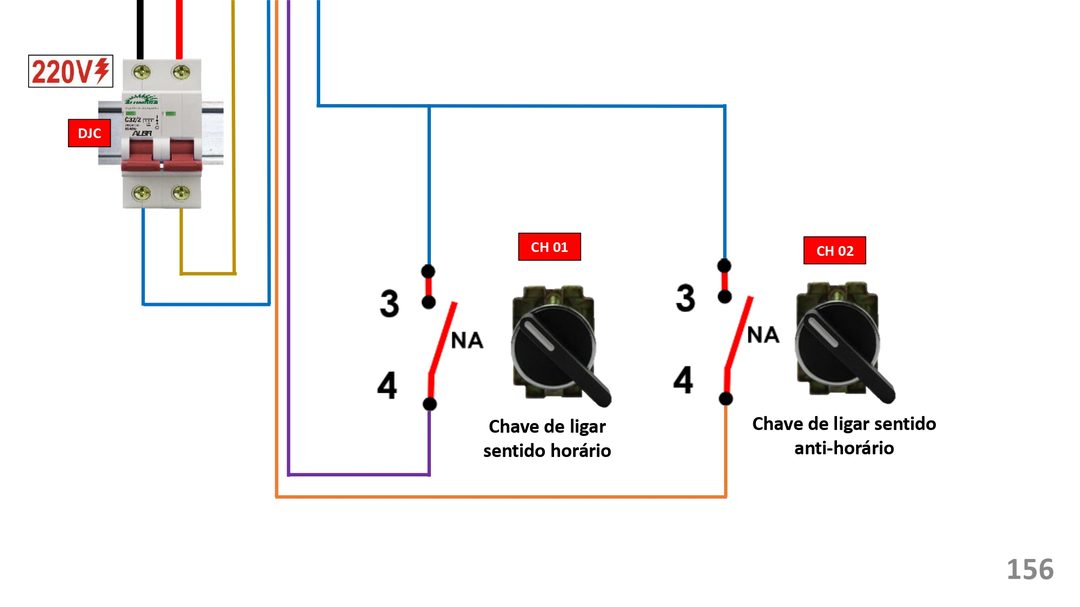

🔌 1. Alimentação do Comando 🔹 DJC – Disjuntor de Comando

Protege o circuito de comando contra curto-circuito.
Permite seccionamento independente da potência.
Alimenta as chaves seletoras com 220 V.
A fase de comando é distribuída para os contatos das chaves CH01 e CH02.

🔁 2. Chaves Seletoras (Comando Mantido)

Diferentemente das botoeiras (pulso momentâneo), as chaves seletoras são contatos mantidos.
▶ CH01 – Sentido Horário
Contato NA (Normalmente Aberto)
Bornes 3–4
Ao girar a chave para posição “horário”:
O contato 3-4 fecha
Energiza a bobina do contator K1
◀ CH02 – Sentido Anti-horário
Contato NA
Bornes 3–4
Ao selecionar “anti-horário”:
Fecha 3-4
Energiza a bobina do contator K2

⚙ 3. Lógica de Funcionamento
🔹 Sentido Horário
DJC energizado
CH01 fechada (3-4)
Bobina K1 energiza
Contatos principais fecham
Motor recebe sequência direta de fases

🔹 Sentido Anti-Horário
DJC energizado
CH02 fechada
Bobina K2 energiza
Duas fases são invertidas na potência
Motor gira no sentido contrário

🔐 4. Intertravamento (Obrigatório)

Mesmo utilizando chaves seletoras, é indispensável:
🔹 Intertravamento Elétrico
Contato NF auxiliar de K1 em série com bobina de K2
Contato NF auxiliar de K2 em série com bobina de K1
🔹 Intertravamento Mecânico
Bloco mecânico entre contatores para impedir fechamento simultâneo.
Sem intertravamento → curto-circuito fase-fase.

🧠 5. Diferença Técnica: Botoeira vs Chave Seletora

Botoeira (3 fios) Chave Seletora
Comando por pulso Comando mantido
Necessita selo elétrico Não necessita selo
Mais usada em painéis com operador frequente Muito usada em máquinas simples

⚠ 6. Pontos Técnicos Importantes

✔ Deve existir posição neutra (OFF) entre os sentidos
✔ Nunca inverter com motor em rotação
✔ Recomenda-se temporizador de reversão
✔ Ajuste correto do relé térmico
✔ Conformidade com NR-10 e NBR 5410

🏭 Aplicações Típicas

Guinchos
Portões industriais
Misturadores
Sistemas de rotação bidirecional

📌 Conclusão Técnica

O diagrama representa um sistema clássico de partida direta com reversão por comando mantido,
utilizando chaves seletoras NA para energização direta das bobinas dos contatores responsáveis
pela inversão de fases no circuito de potência.

É um sistema simples, robusto e amplamente utilizado em máquinas industriais de pequeno e médio porte.
