⚡ Partida Direta com Chave Seletora + Botão de Emergência

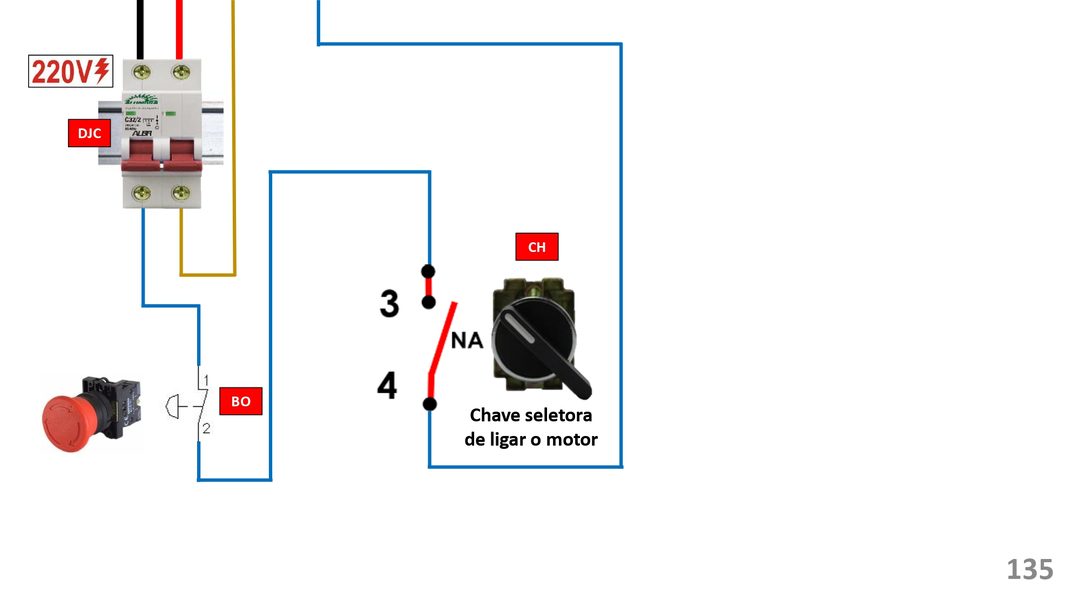

A imagem apresenta um sistema de partida direta (PD) com comando em 220 V, utilizando três elementos principais: disjuntor de comando (DJC), botão de emergência (BO) e chave seletora (CH).

🔧 1. Conceito da Partida Direta

Na partida direta, o motor é energizado com tensão total da rede, sem redução de corrente ou tensão.
Características:

Motor recebe 100% da tensão nominal
Corrente de partida elevada (≈ 6 a 8 In)
Sistema simples e robusto
Aplicação comum em motores de pequena e média potência

🔌 2. Funcionamento do Sistema de Comando

🛡 DJC – Disjuntor de Comando

Alimenta o circuito de controle.
Permite seccionamento para manutenção.
Protege contra sobrecorrente no comando.

🛑 BO – Botão de Emergência (NF)

Contato normalmente fechado (1–2).
Instalado em série com o circuito da bobina.
Permite passagem de corrente em condição normal.
Ao ser pressionado:

Abre o circuito imediatamente.
Desenergiza o contator.
Interrompe o funcionamento do motor.

📌 Possui prioridade absoluta sobre qualquer outro comando.

🔄 CH – Chave Seletora (NA 3–4)

Contato normalmente aberto.
Ao girar para posição ON:

Fecha o circuito.
Energiza a bobina do contator.
Motor entra em funcionamento.
Ao retornar para OFF:

Abre o circuito.
Motor desliga.
Como é uma chave mantida, não necessita de selo elétrico adicional.
⚙ Sequência Operacional

▶️ Para Ligar:

DJC fechado.
Botão de emergência destravado.
Girar chave seletora para ON.
Bobina energiza → contator fecha → motor liga.
⏹ Para Desligar:

Girar chave seletora para OFF ou
Pressionar botão de emergência.

🎯 Importância do Botão de Emergência Atende normas de segurança industrial (NR-10 / NR-12).
Garante parada imediata em risco.
Deve ser facilmente acessível.
Possui destravamento por giro.
📌 Conclusão Técnica

O sistema mostrado combina:

✔ Simplicidade da partida direta
✔ Comando contínuo por chave seletora
✔ Segurança garantida por botão de emergência em série

É uma configuração clássica de comando industrial que une eficiência operacional e segurança elétrica.
