⚡ Circuito de Comando Com Chave Seletora

Diferente da botoeira momentânea, aqui o comando é feito por chave de posição mantida.

▶️ Como Ligar o Motor

Ligar o disjuntor de comando (DJC)
Alimenta o circuito de comando.
Sem ele fechado, o motor não poderá ser acionado.

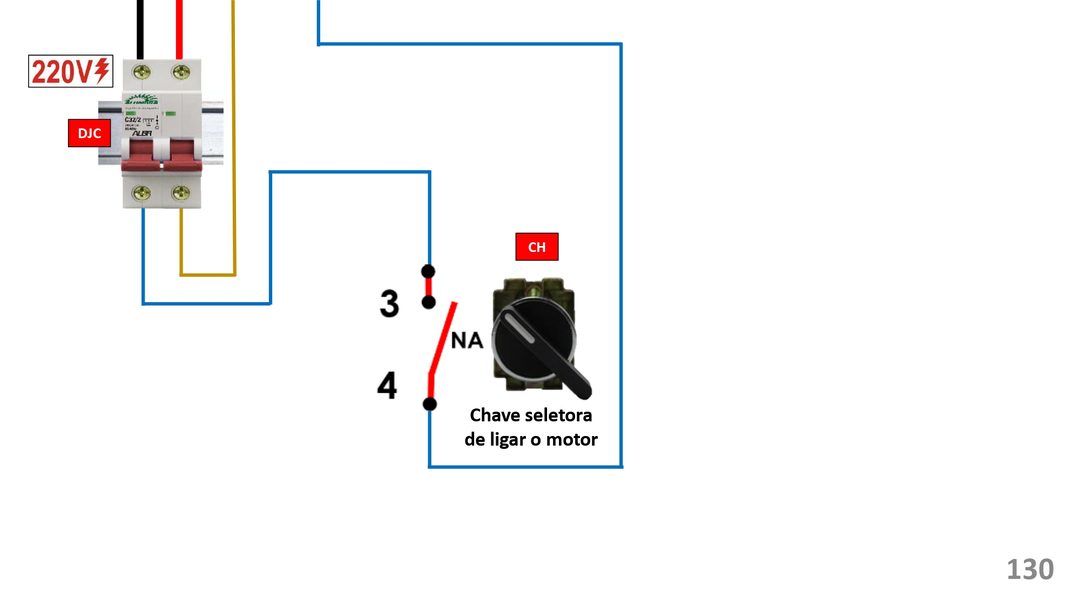

Girar a chave seletora (CH) para a posição ON
O contato NA (3–4) fecha.
A tensão é enviada para a bobina do contator.
O contator energiza.
Os contatos de potência fecham.
O motor entra em funcionamento.

📌 Como a chave é mantida na posição, o circuito permanece fechado continuamente.

⏹️ Como Desligar o Motor

Girar a chave seletora para a posição OFF
O contato NA (3–4) abre.
A bobina do contator desenergiza.
Os contatos principais abrem.
O motor desliga.
📌 O desligamento ocorre imediatamente ao retornar a chave.

⚙ Conceito Técnico

A chave seletora substitui a botoeira de liga.
Não há necessidade de selo elétrico adicional se a chave for de posição mantida.
Sistema simples, utilizado quando se deseja comando fixo (ex.: liga/desliga permanente).

📌 Resumo Operacional

🔘 Chave em ON → circuito fecha → contator energiza → motor liga
🔘 Chave em OFF → circuito abre → contator desenergiza → motor desliga


Esse tipo de comando é comum em máquinas onde se deseja um controle manual direto e contínuo.
