Procedimento técnico para medir 254 V em quadro 440 V trifásico

Procedimento técnico para medir 254 V em quadro 440 V trifásico
1️⃣ Identifique os condutores

R, S, T → Fases
N → Neutro
PE → Terra (não utilizar para medição de tensão nominal)
Em um sistema 440/254 V:
R + S, R + T, S + T = ~440 V (fase-fase)
R + N, S + N, T + N = ~254 V (fase-neutro)
2️⃣ Ajuste do instrumento

Utilize multímetro digital.
Selecione a função Tensão AC (V~).
Escala superior a 600 V (ex.: 1000 V AC).

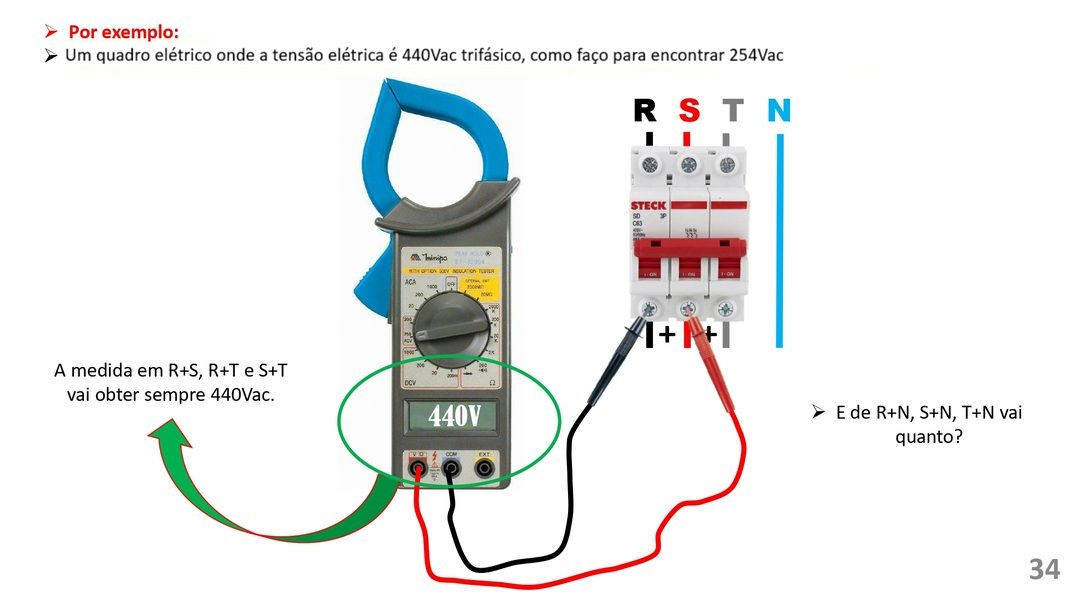

3️⃣ Pontos de medição

Ponteira preta (COM) → Neutro (N).
Ponteira vermelha (V) → Uma das fases (R, S ou T).
📌 Resultado esperado: aproximadamente 254 V.
Repita para as outras fases se necessário:
R + N ≈ 254 V
S + N ≈ 254 V
T + N ≈ 254 V

⚠️ Observações de segurança (NR-10)

Utilize EPI adequado.
Verifique se o neutro está realmente distribuído no quadro.
Nunca utilize o terra (PE) como referência de medição nominal.
Confirme categoria do instrumento (CAT III ou CAT IV para quadros).
