Procedimento técnico para medir 220 V em quadro 380 V trifásico

Procedimento técnico para medir 220 V em quadro 380 V trifásico
1️⃣ Identifique os condutores

R, S, T → Fases
N → Neutro
PE → Terra (não utilizar para medição de tensão nominal)

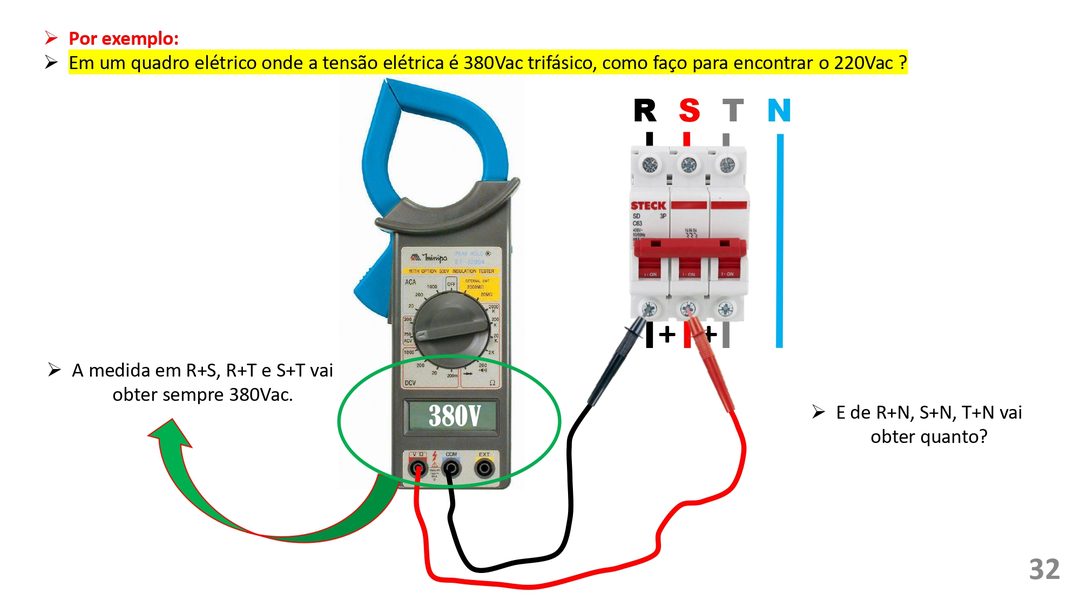

Em um sistema 380/220 V:
R + S, R + T, S + T = ~380 V (fase-fase)
R + N, S + N, T + N = ~220 V (fase-neutro)
2️⃣ Ajuste do instrumento

Utilize multímetro digital.
Selecione a função Tensão AC (V~).
Escala superior a 300 V (ex.: 600 V AC).
3️⃣ Pontos de medição

Ponteira preta (COM) → Neutro (N).
Ponteira vermelha (V) → Uma das fases (R, S ou T).
📌 Resultado esperado: aproximadamente 220 V.
Repita para as outras fases se necessário:
R + N ≈ 220 V
S + N ≈ 220 V
T + N ≈ 220 V

⚠️ Observações de segurança (NR-10)

Utilize EPI adequado.
Verifique se o neutro está realmente distribuído no quadro.
Nunca utilize o terra (PE) como referência de medição nominal.
Confirme categoria do instrumento (CAT III ou CAT IV para quadros).
